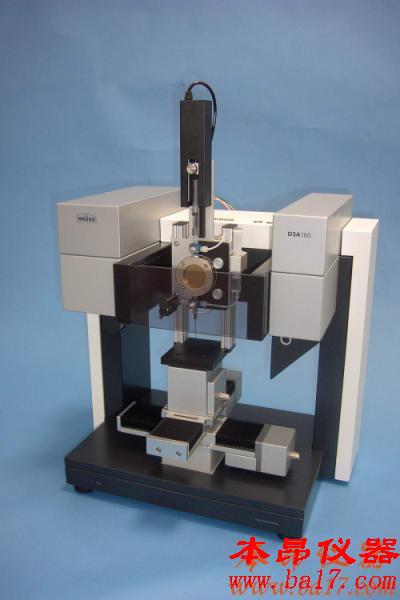

DSA100ODM光學界面流變儀詳細介紹

振動液滴法(ODM)
該模塊中采用兩種形式的振動液滴方法：
a) 基于常規的液滴形狀分析(DSA)的振動液滴法。振動頻率可增加到10 Hz，從而具有更多種可能的數
?據解釋。
b) 基于壓力測量的振動液滴法。這種新型方法可為毛細管壓力提供直接明了的信息。表面凈應力計算
?過程中考慮體積粘度摩擦力。該新型方法適于較小液滴，尤其具有球形表面的小液滴，這種球形表
?面的液滴在表面膨脹與收縮時確保只發生擴張。此種測量方法也適用密度差異大（如水與硅油）的
?液體。

膨脹液滴法(EDM)
這種新穎的膨脹液滴法由電腦精確控制，它以一定變形度與變形率來膨脹或收縮小型球形液滴，為目前的操作實現提供了可能性。
經膨脹或收縮后，液滴區保持穩定，此時可測量由界面張力引起的吸附性能。
膨脹液滴法是通過壓力測量實現。經對液體的體積粘度產生的壓力修正后，獲得毛細管壓力的準確
?值。
該測量步驟主要優點有：
a) 因液滴小并為球形狀，在其表面的變形度和變形率保持一致，形成了單一膨脹現象，從而由實驗數
?據可計算出表面膨脹粘度。
b) 在精確控制變形速率保持恒定條件下，根據流變學可由簡單程序測定出表面粘度值。各自擴散方程
?的求解值變得更為簡單，即眾所周知的球形尺寸。
c) 液滴變形后相應的松弛測量，可為流變學定律提供附加信息。

儀器簡介：

??????? 為表面活性劑的界面動力學研究提供方法
?? ﹡? 表面活性劑吸附/脫附時間的測定
?? ﹡? 表面膨脹彈力與粘度的測定
?? ﹡? 通過毛細管壓力測量及液滴形狀分析的檢定
?? ﹡? 適用于密度差異大、高粘度的液體
?? ﹡? 僅需一種液體可輕松完成校準
?? ﹡? 與液滴形狀分析儀DSA100的模塊結構完全兼容


DSA100ODM光學界面流變儀技術參數：

可連接單元
﹡ 尺寸：100×100×50 mm
﹡ 重量：420 g
﹡ 溫度范圍：10～50 ℃
體積變化驅動器
﹡ 體積變化*大量：20 mm3，依振動頻率而定
﹡ 頻率范圍：0～50 Hz
﹡ 振幅控制：0～Amax，連續可調
﹡ 波形發生器：D/A（數/模），12位
﹡ 波形： 線性、正弦、鋸齒形、方形、三角形及任意波形等。
壓力測定
﹡ 壓力精度：0.01Pa
﹡ A/D轉換：12位
﹡ 數據采集率：*大1000點/秒
電子元件
﹡ 尺寸：約200×200×50 mm
﹡ 重量：2 Kg
﹡ 電腦接口：USB1.1
﹡ 電源：110/220伏交流電壓
軟件要求
﹡ 兼容性：Windows95/98/2000/ME/XP
