詳細資料

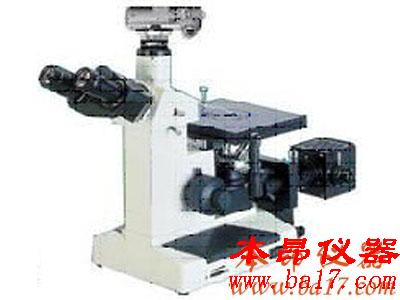

4XC-D數碼攝影金相顯微鏡詳細介紹?
1.金相顯微鏡：三目倒置金相顯微鏡4XC?? 外包裝尺寸：380×280×430mm
2.數碼適配鏡：MCL-D專用顯微鏡與數碼相機的光學和機械接口
3.數碼相機：?? 尼康數碼相機 1350萬像素?
4.圖像處理系統：DH - CG400圖像捕捉卡 (高分辨率圖像實時采集卡 二次開發軟件包)
DH-CG400彩色/黑白圖像捕捉卡，能實時傳送數字視頻信號到顯示存儲器或系統存儲器。輸入的彩色視頻信號經數字解碼器、模/數轉換器、比例縮放、裁剪、色空變換等處理，通過PCI總線到VGA卡實時顯示或傳到計算機內存實時儲存。數據的傳送過程是由圖像卡控制，無需CPU參與，瞬間傳輸速度可達132MB/S。
系統具有如下特點：
?輸入方式：????? 軟件選擇及切換：六路CVBS輸入、三路Y/C輸入、六選一模擬視頻輸出；
? 圖像采集分辨率：768×576×24bit（PAL）、640×480×24bit（NTSC）；
? 靈活采集圖像：? 支持單場（奇場或偶場）、單幀、連續場、連續幀、間隔幾場或幾幀等多種采集方式；
? 圖形覆蓋功能：? 通過填寫屏蔽（MASK）模板，可實時顯示和儲存任意形狀的輸入圖像；
? 硬件完成輸入圖像的比例縮放（SCALE）、裁剪（CLIP）；輸入圖像的大小、位置可靈活設置；
? 支持色度空間變換YUV4︰2︰2、RGB32和Y8Bit等多種圖像顯示和儲存格式；
? 支持計算機內容與采集圖像同屏顯示的工作方式；
? 支持軟件調整亮度、色調、色飽和度、對比度；
? 支持用戶加密功能：保護用戶軟件不受盜版侵害；
? 提供WINS及Linux環境下的開發工具及演示程序；支持VC、VB、BC、C＋＋ Builder等開發環境。

儀器成套性
⑴ 儀器主體
⑵ 光源組?
⑶ 目鏡筒?
⑷ 三目接口
⑸ 平場物鏡PL10×,PL25×,PL40×,PL100×油
⑹ 平場目鏡10×??
⑺ 分劃目鏡10×?
⑻ 測微尺0.01/ 1 mm?
⑼ 濾色片 黃,綠,藍,磨砂??
⑽ 合成浸油
⑾ 載物片Φ10 mm,Φ20 mm??
⑿ 彈性?shī)A
⒀ 防塵罩?? Dustproof cover
⒁ 備用燈泡20W/ 6V??
⒂ 備用保險絲0.5A
?
4XC-D數碼攝影金相顯微鏡技術參數?
1.結構：??????????????? 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調? 4物鏡轉換器
2.總放大倍率：????????? 顯微鏡100 -1000× 圖像200 - 2000×
3.分劃目鏡：??????????? 10× 平場可變焦? 格值0.1 mm
4.測微尺：?????????????? 格值0.01 mm / 1 mm
5.雙層機械載物臺：????? 200 × 152 mm 移動范圍15 × 15 mm
6.調焦機構：??????????? 同軸粗微動? 限位保護? 升降范圍30 mm 微調0.002 mm
7.照明系統：??????????? 亮度可調 鹵素?zé)?0W / 6V帶濾色片
8.放大倍率和視場 (可以選配其他倍率)?
